Usa el software con la ayuda de discusiones compartidas entre usuarios
User_920310

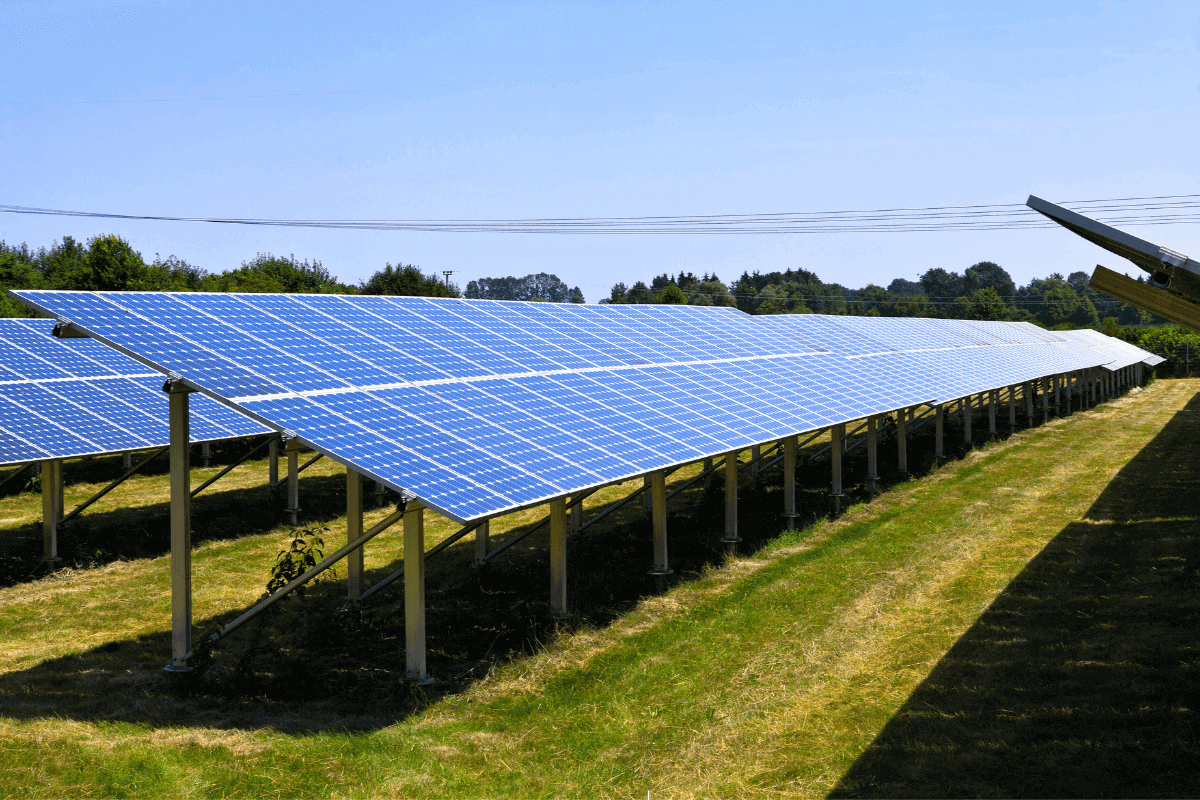

| Estructuras de doble panelUser_920310 2024-11-18 20:25:23 Por defecto cuando dimensionamos, las estructuras metálicas que se generan son las metálicas con un solo panel vertical u horizontal. Quería saber si hay alguna posibilidad de generar un con doble panel, es decir, uno arriba y el otro abajo ya que necesito dimensionar un sistema con estructuras ancladas sobre el suelo y el pliego solicita que sean de doble panel. Adjunto foto de ejemplo. Gracias Imagen de Estructura doble panel |
Alexandra Vendramin

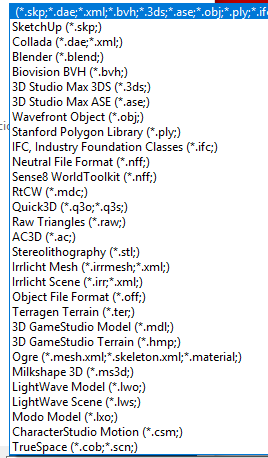

| Alexandra Vendramin 2024-11-19 16:10:22 Muy buenos días, gracias por contactarnos. Actualmente, para representar estructuras de doble panel en Solarius PV, es posible proceder de diferentes maneras: Opción 1. Representación simple: - En la vista “Planimetría” del Editor BIM (vista 2D), dibujar el área en planta que representa la doble fila de paneles con la entidad “Superficie inclinada”; - en el Editor de la Superficie, indicar la información sobre la inclinación (en grados o porcentaje); - aplicar la entidad “Campo fotovoltaico” sobre la superficie apenas dibujada y ejecutar el asistente de diseño; - en el primer paso, indicar que los módulos serán “coplanarios a la superficie” (en el caso de necesitar considerar estructuras móviles, será posible configurar los módulos como “no coplanarios” pero con los mismos valores de acimut y tilt de la superficie); - en el segundo paso, elegir el módulo y la disposición de interés y finalizar el asistente. --> Clic AQUÍ para visualizar pequeño video de ejemplo 01 --> Clic aquí para descargar archivo *.slrp2 de ejemplo 01 Nota: Este primer método permite representar los módulos posicionados en doble fila para calcular la producción del proyecto. Sin embargo, en el 3D no se representará el detalle de la estructura de doble fila, simplemente los módulos. En el caso de querer representar varios grupos de módulos, será posible copiar y pegar la entidad “Superficie inclinada”. Opción 2. Representación detallada: - En la vista “Planimetría” del Editor BIM (vista 2D), insertar el objeto “Bloque 3D” (a este punto, es posible elegir entre las estructuras de la Librería de objetos BIM “General”, o importar un bloque 3D modelado o descargado desde internet en diferentes formatos 3D); - aplicar la entidad “Campo fotovoltaico” sobre la superficie del bloque 3D (en el caso de no contener superficie, es necesario dibujarla con la entidad “Superficie Inclinada” como en la opción 1) y ejecutar el asistente de diseño; - ejecutar el asistente de diseño del Campo fotovoltaico; - en el primer paso, indicar que los módulos serán “coplanarios a la superficie” (en el caso de necesitar considerar estructuras móviles, será posible configurar los módulos como “no coplanarios” pero con los mismos valores de acimut y tilt de la superficie); - en el segundo paso, elegir el módulo y la disposición de interés y finalizar el asistente. --> Clic AQUÍ para visualizar pequeño video de ejemplo 02 --> Clic aquí para descargar archivo *.slrp2 de ejemplo 02 --> Clic aquí para descargar archivo *.skp de estructura metálica de ejemplo (tilt 20º) Nota: Con este segundo método el detalle de la estructura de doble fila dependerá del bloque 3D utilizado para representar el proyecto. En el caso de elegir una estructura móvil, no se visualizará la animación del movimiento en la vista 3D del proyecto, pero si se considerará el movimiento en los datos de producción. Contenido del foro relacionado: --> Como utilizar soportes de hormigón en lugar de estructuras de aluminio |
