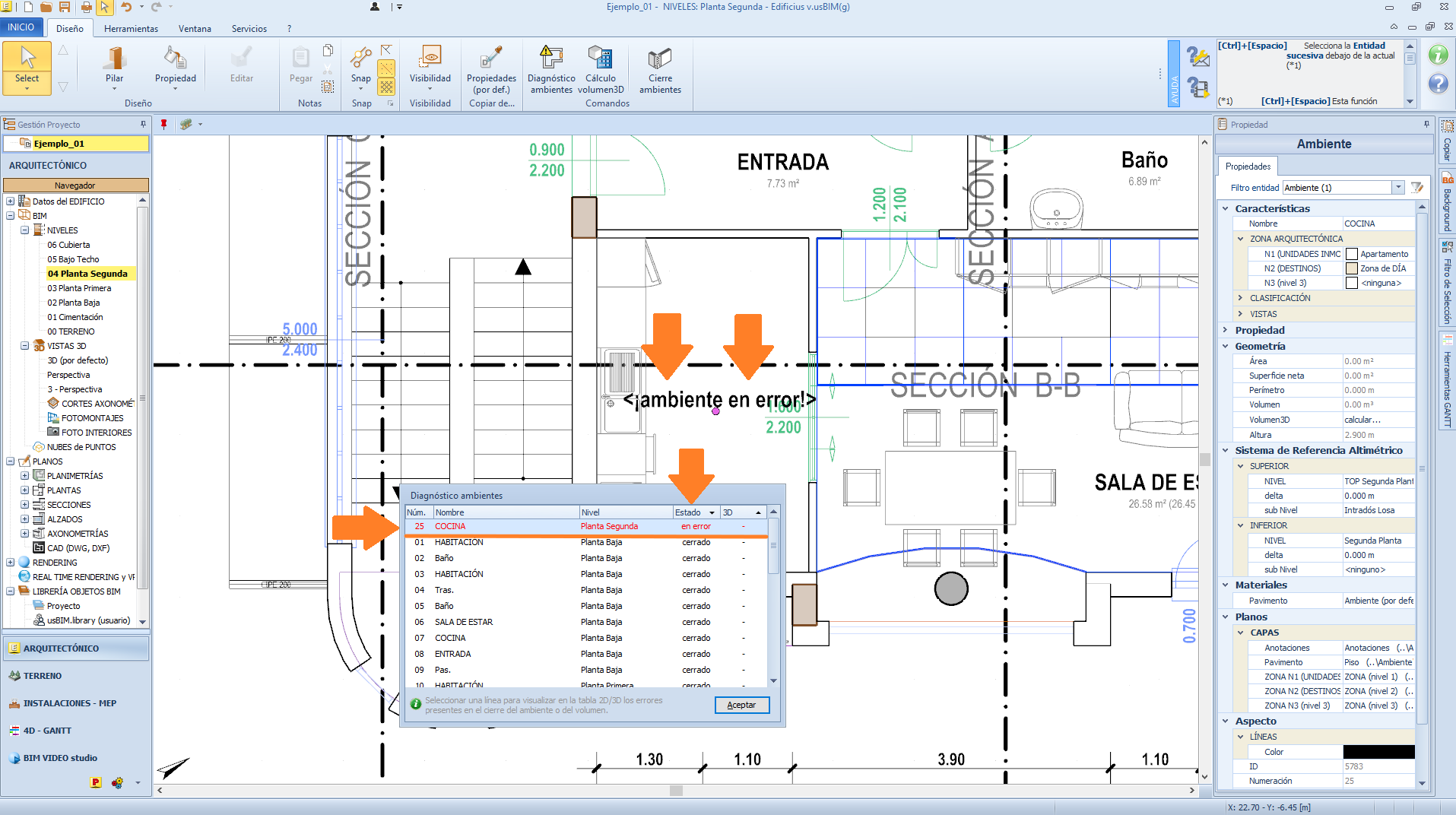

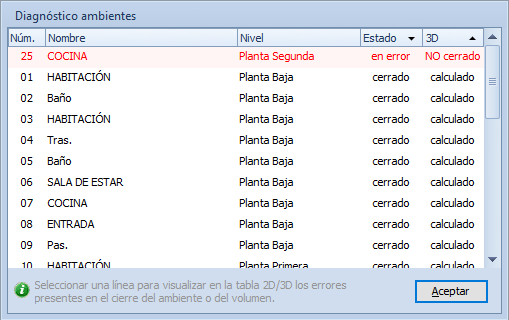

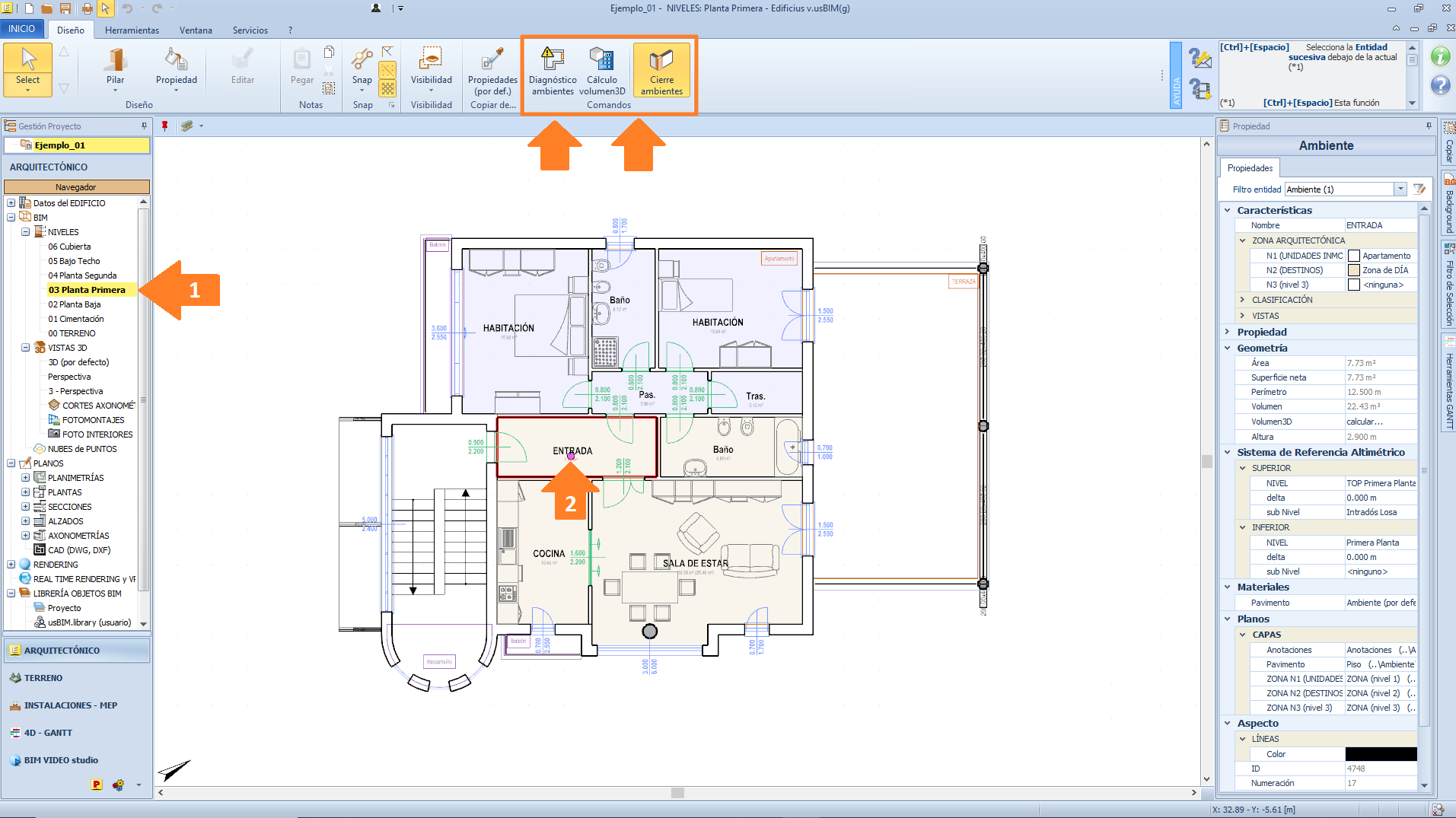

| Diagnóstico Ambientesjuanpedro 2023-10-18 11:07:21 Con la actualización a la nueva versión "usBIM(g)" de Edificius, se ha añadido una nueva herramienta en la barra multifunción "Comandos" para el objeto paramétrico Ambiente. Para activarla, hay que seleccionar un Ambiente, ya sea en un Nivel o en la Vista 3D -> haz clic AQUÍ para ver una imagen explicativa. Dentro de él tenemos los siguientes comandos: - Diagnóstico Ambientes - un nuevo y más potente diagnóstico relacionado al cierre de los ambientes; - Cálculo volumen3D - realiza el cálculo del volumen del ambiente, comprobando si hay alguna incongruencia; - Cierre ambientes - activándolo/desactivándolo, permite considerar/excluir los pilares del cálculo de la superficie del ambiente. --> Haz clic AQUÍ para ver una imagen explicativa. En esta discusión examinaremos más detenidamente el comando Diagnóstico ambiente. Una vez seleccionado el comando, aparece en pantalla un informe de diagnóstico en el que se muestran TODOS los ambientes presentes en el proyecto. Para cada ambiente, se indica un número de identificativo, el nombre, el nivel y el estado. La columna Estado indica si el ambiente está cerrado o no. En el caso de que el ambiente tenga un perímetro cerrado, se indica el nombre del ambiente y la superficie en metros cuadrados en el nivel, en el informe, la columna "Estado" dice "cerrado". En caso de que la sala tenga un perímetro cerrado, en el nivel se muestra el nombre de la sala y los metros cuadrados de superficie, y en el informe, la columna "Estado" dice "cerrado". En el caso de que el ambiente tenga un perímetro NO cerrado, en el nivel aparece etiquetada "<¡ambiente en error!>". La columna del informe "Estado" dice "en error" --> haz clic AQUÍ para ver una imagen explicativa. En este caso, sería aconsejable resolver el error para cerrar el ambiente. Haciendo doble clic con el ratón sobre la línea del informe, Edificius nos lleva al nivel, con el "<¡el ambiente en error!>". En estos casos, la causa del no cierre hay que buscarla en las conexiones entre las envolventes que delimitan el ambiente. Con toda probabilidad, alguna unión NO está completa, provocando que el ambiente no cierre. Basta con localizar la unión no cerrada, corregirla y obtener así el cierre del ambiente con el consiguiente cálculo de la superficie. En la columna 3D, en cambio, indica si el volumen 3D del ambiente se ha cerrado o no, pero también si no se ha calculado. De hecho, el cálculo del volumen 3D NO se realiza automáticamente, sino que para llevarlo a cabo, tras seleccionar un ambiente, debe hacer clic en el botón "Cálculo volumen3D". Así, si no se ha realizado el cálculo del volumen 3D, aparece el símbolo '-' en la columna "3D" del informe de diagnóstico. Una vez realizado el cálculo - en caso de que toda la superficie 3D del ambiente esté cerrada correctamente, aparece "calculado" en la columna "3D". - en el caso de que NO se cierre correctamente toda la superficie 3D del ambiente, en la columna "3D" aparece "NO cerrado". Hay que tener en cuenta que para que se realice el cálculo del volumen 3D de un ambiente, su superficie en planta debe estar cerrada correctamente. Haciendo doble clic con el ratón sobre la línea del diagnóstico, el software nos lleva a el ambiente con la señalación. En este caso, el volumen del ambiente se muestra en 3D, resaltado en verde, mientras que la abertura en el volumen del ambiente se identifica mediante una polilínea. La causa del no cierre del volumen podría ser un tabique más bajo que el forjado o incluso un cierre horizontal que NO delimita completamente el volumen, dejando un hueco. Por tanto, hay que identificar y corregir la causa del no cierre del volumen. Foro de Discusión en relación: ---> Cierre Ambientes: considerando los pilares o no. ---> El volumen 3D del Compartimento. |
