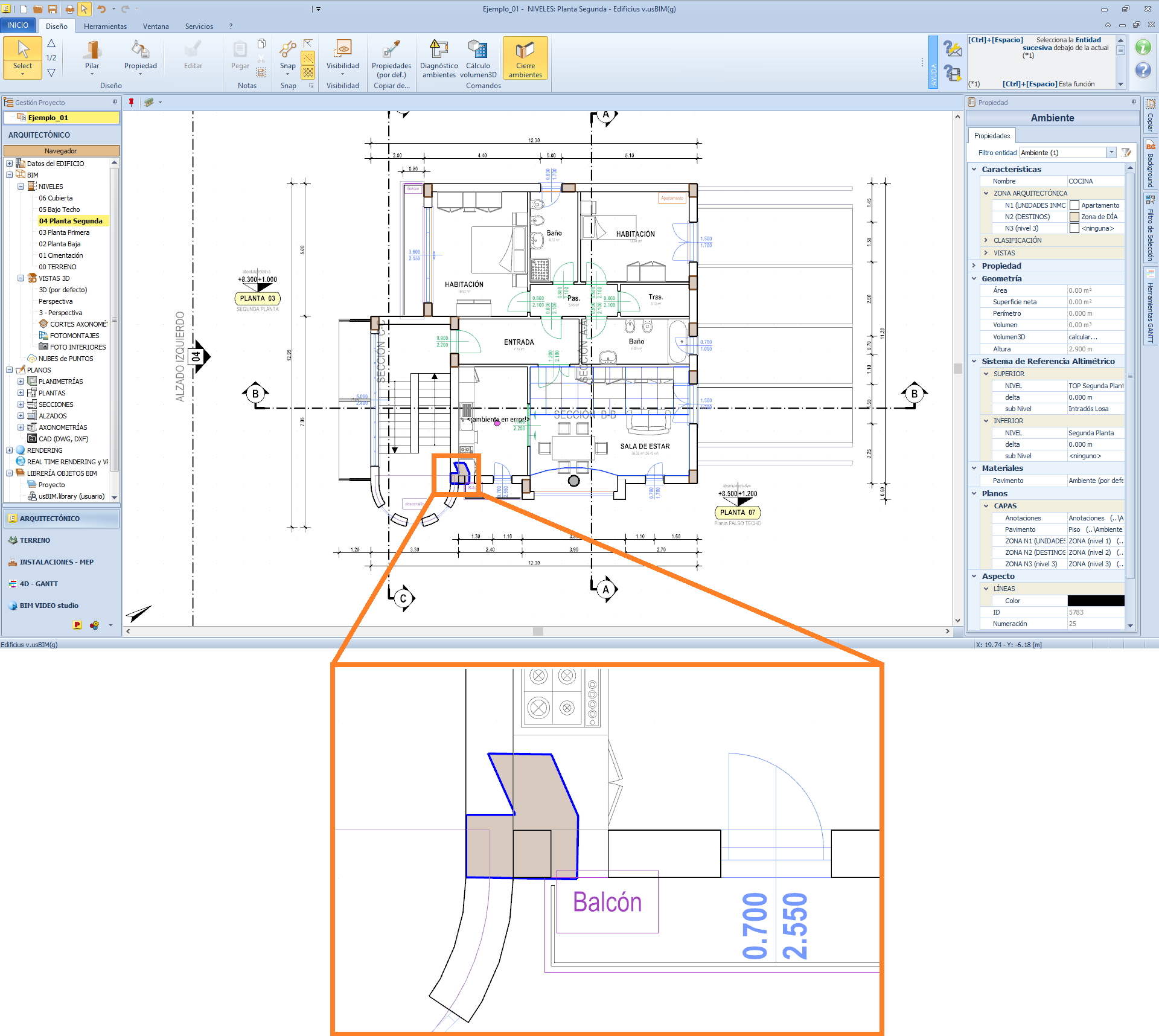

| Cierre Ambientes: considerando los pilares o nojuanpedro 2023-10-18 10:20:16 Con la actualización a la nueva versión "usBIM(g)" de Edificius, se ha añadido la nueva herramienta ubicada en la Barra Multifunción "Comandos" para el objeto paramétrico Ambiente. Para activarla, simplemente debemos seleccionar un Ambiente, ya sea desde un Nivel o desde la Vista 3D --> Haz clic AQUÍ para ver una imagen explicativa. Dentro de él tenemos las siguientes funciones disponibles: - Diagnóstico ambientes --> un nuevo y más potente diagnóstico relacionado al cierre de los ambientes; - Cálculo volumen3D --> realiza el cálculo del volumen del ambiente, comprobando si hay incongruencias; - Cierre ambiente --> al activarlo/desactivarlo, permite considerar/excluir los pilares del cierre del perímetro del ambiente. En esta discusión veremos más de cerca el comando Cierre ambientes. Antes de continuar, sin embargo, es necesario aclarar algunos aspectos relativos al cierre del ambiente en el plano. Anteriormente, el cierre de ambientes se conseguía obteniendo un perímetro cerrado utilizando únicamente objetos de tipo "Envolventes". Desde la versión "usBIM(d)" de Edificius, el objeto pilar también se utiliza para cerrar los ambientes. Con este cambio, en presencia de pilares en el perímetro del ambiente, para cerrarlo correctamente ya no es necesario conectar las envolventes entre sí (cubriendo los pilares), sino que basta con detener las envolventes en el borde exterior del pilar. A la luz de esto, podemos tener dos modelizaciones diferentes de los ambientes. CASO 1 - podemos haber diseñado prescindiendo de los pilares en el perímetro y haber unido las envolventes; CASO 2 - podemos haber diseñado parando las envolventes en el borde de los pilares. Aclarados estos aspectos, volvamos al tema de esta discusión, el Cierre de los Ambientes. Cuando el comando está ACTIVO (coloreado de amarillo), el Ambiente también será cerrado por los Pilares. En esta situación, tanto si se modela como se describe en el CASO 1 como en el CASO 2, el ambiente está siempre cerrado. Sin embargo, encontramos una excepción la cual explicamos a continuación. Con el comando ACTIVO y modelando como en el CASO 2 (es decir, deteniendo las envolventes en el borde de los pilares), si hay pilares con formas geométricas "peculiares" y/o "irregulares" en el perímetro del ambiente, Edificius excluirá estos pilares del cierre de los ambientes, y por consiguiente estos no estarán cerrados. Una polilínea roja mostrará el perímetro del ambiente, por lo que será evidente la zona en el que NO está cerrado. Este punto coincidirá con el pilar irregular --> haz clic AQUÍ para ver la imagen explicativa. Cuando el comando Cerrar ambiente esta DESHABILITADO, los Pilares NO contribuyen al volumen del ambiente. En esta situación, modelando como se describe en el CASO 1, los ambientes se cerrarán. En cambio, si modelamos como se describe en el CASO 2, los ambientes con Pilares en el perímetro NO estarían todos cerrados. En este caso, podemos reactivar el comando Cierre ambiente, reconsiderando los pilares para cerrar el ambiente, o alternativamente debemos modificar la geometría de las envolventes, alargándolas y enlazándolos entre sí para definir un perímetro cerrado para el ambiente. Foro de Discusión en relación: ---> Diagnóstico Ambientes. ---> El volumen 3D del Compartimento. |
