juanpedro

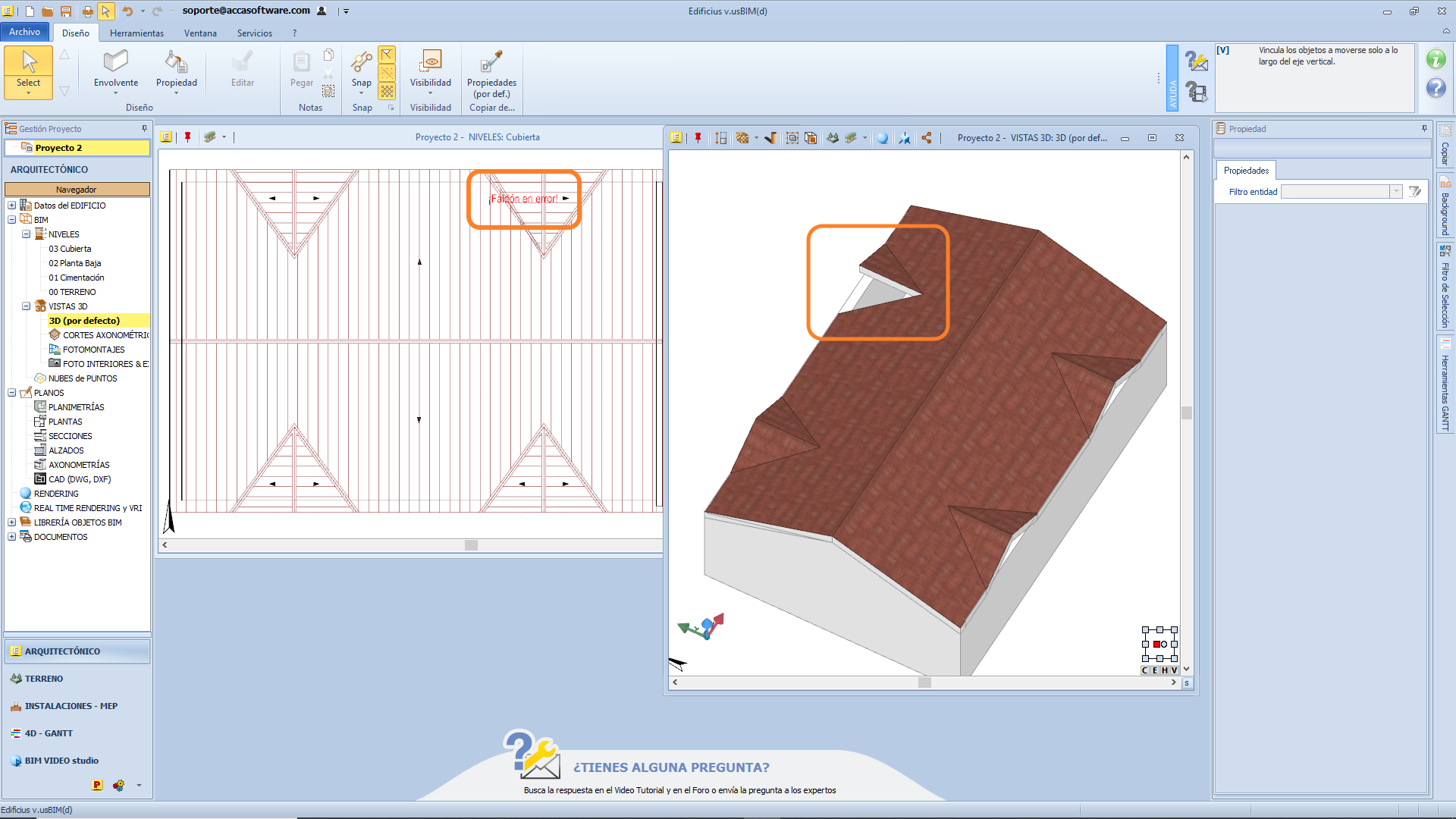

| Cubierta: los vértices de los faldones tienen la posición incorrectajuanpedro 2023-08-07 12:15:17 Quiero compartir una solicitud de asistencia técnica PREGUNTA: Cómo proceder cuando al cierre del Editor de la Cubierta aparece el mensaje de error.  RESPUESTA: Al cerrar el Editor de la Cubierta, se realizan algunas comprobaciones sobre el modelado de los faldones y, en consecuencia, sobre el cierre correcto del Cubierta. Una de estos controles se refiere a la alineación en planta de los vértices de los Faldones. De hecho, en el caso de que en el plano dos faldones adyacentes tengan vértices que no coincidan, un mensaje señala la anomalía. Confirmando el mensaje, puede salir del editor, pero el faldón o los faldones afectados por el error, no aparecerá(n) en el modelo 3D y se marcarán como en error (hacer clic AQUÍ para visualizar la imagen). Para completar una correcta modelización de la Cubierta, debe resolverse la anomalía señalada. Cómo proceder: - sobre el mensaje, haga clic en el botón "Cancelar"; - en la vista 2D de la Cubierta, los vértices en errores se resaltan mediante un círculo rojo; - efectuar un zoom en la zona indicada, de esta forma es posible ver los vértices de los dos faldones y concretamente el desfase entre ellos; - selecciona el vértice del faldón a reposicionar y mediante los snaps, colócalo en el vértice del otro faldón. La operación debe repetirse para todos los faldones marcados como mal posicionados en el plano; Una vez alineados los vértices de los faldones, es posible terminar el Editor de la Cubierta sin más señalaciones. Videos Tutoriales en relación: -->Cómo resolver la no alineación en planta de los faldones Foro de Discusión en relacionadas: --> Cubierta: los vértices de los faldones tiene cotas erradas --> Cubierta: faldones superpuestos en error --> Cubierta: borde cubierta no relleno correctamente |
