juanpedro

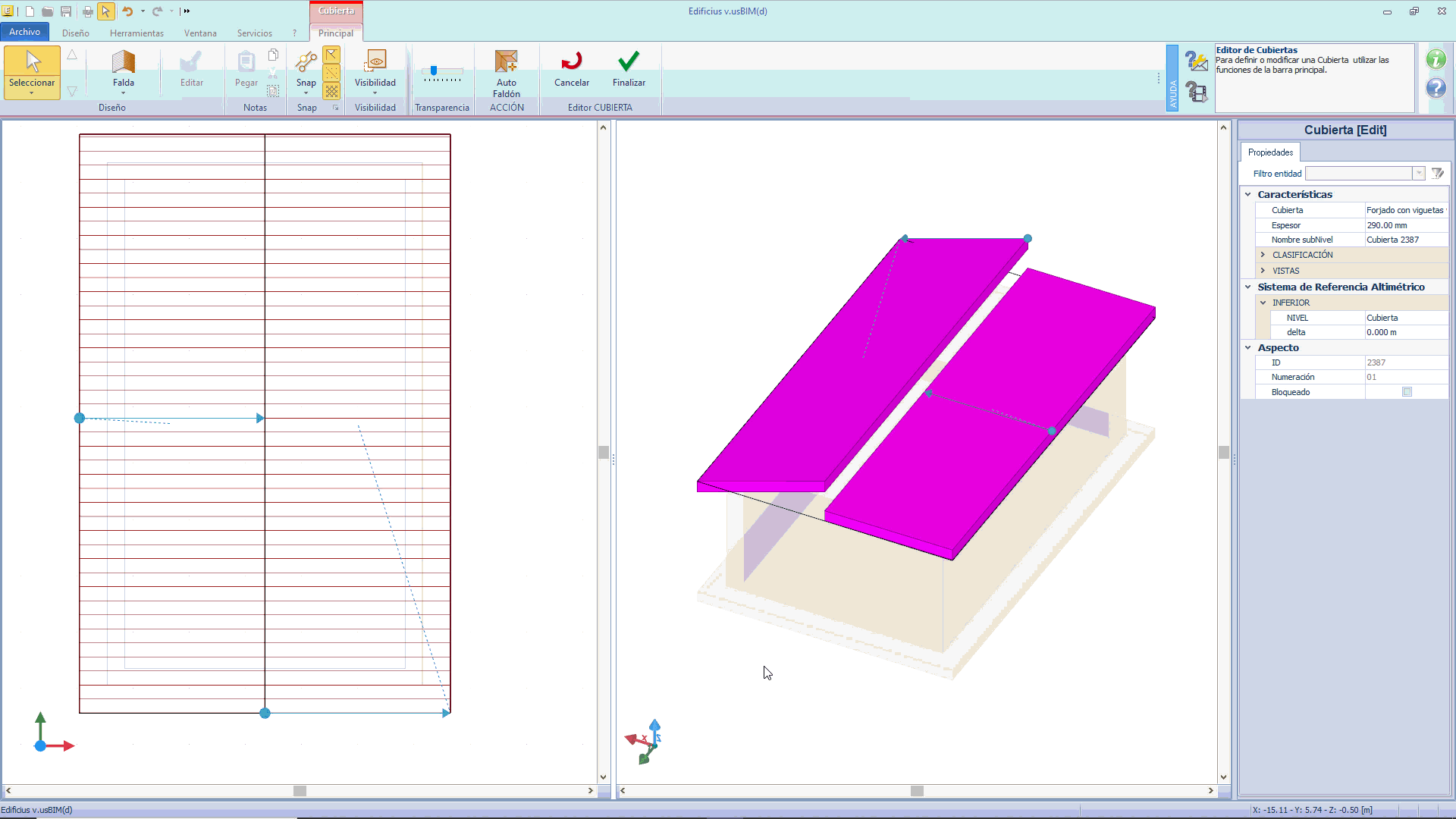

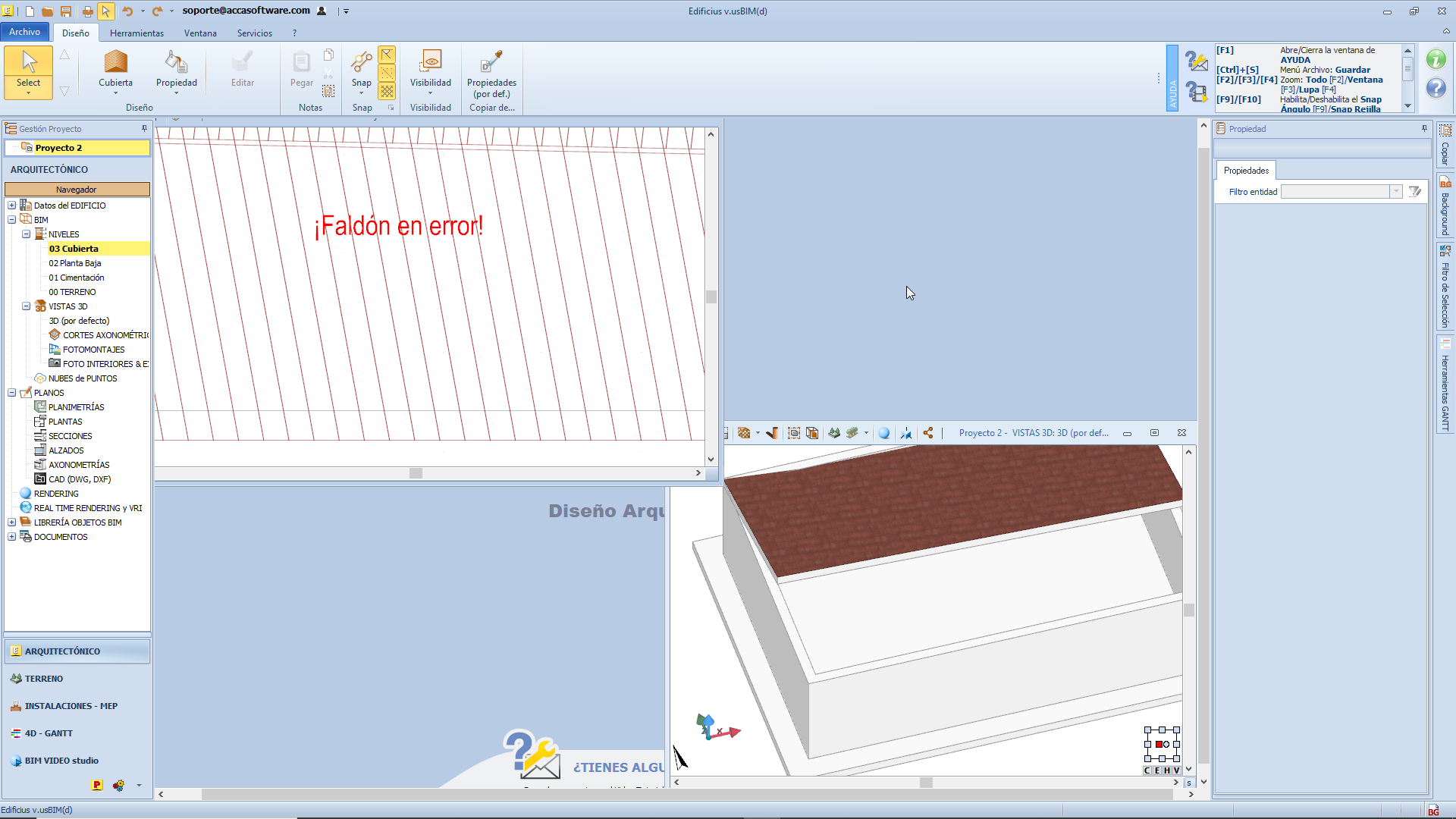

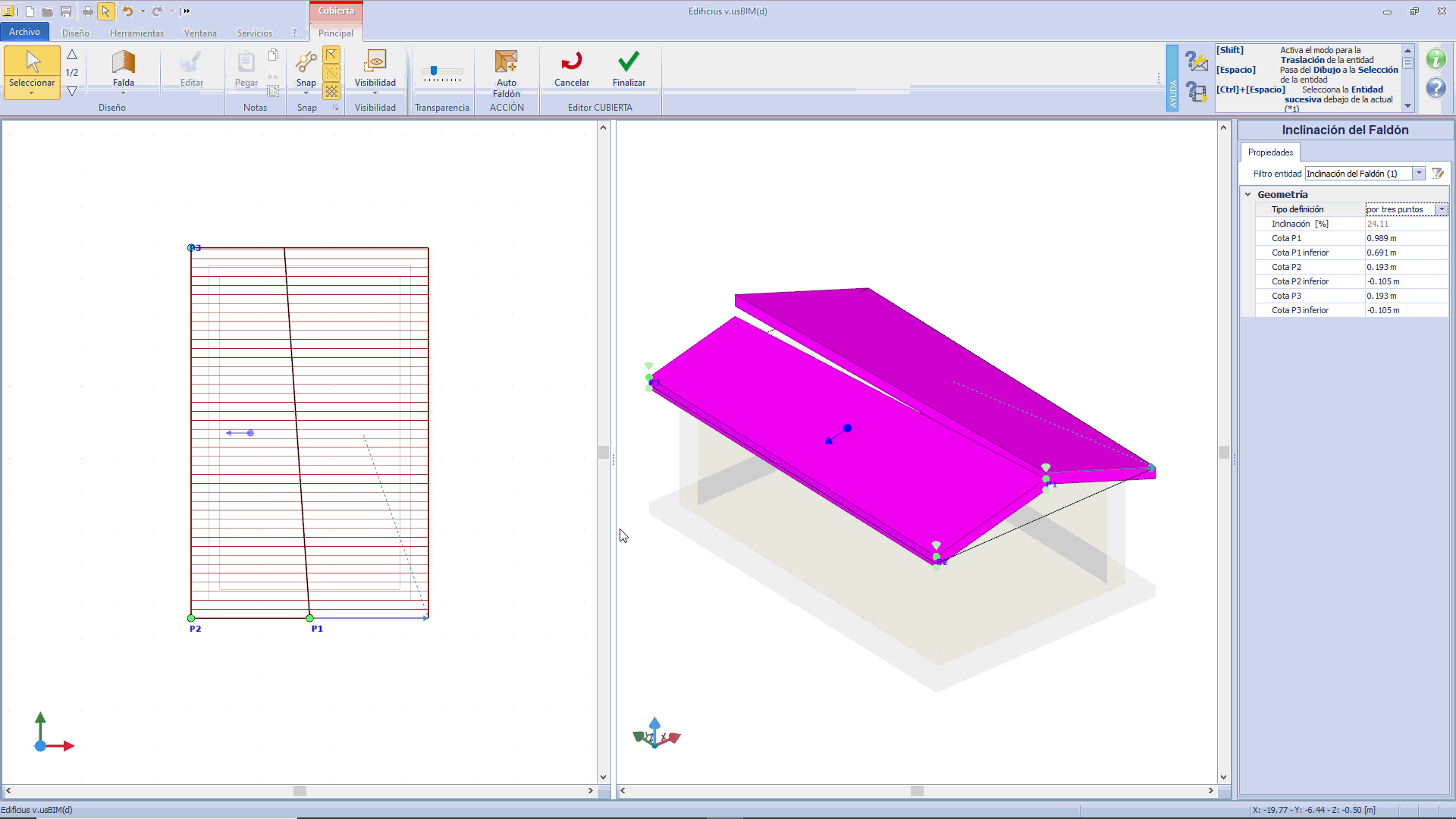

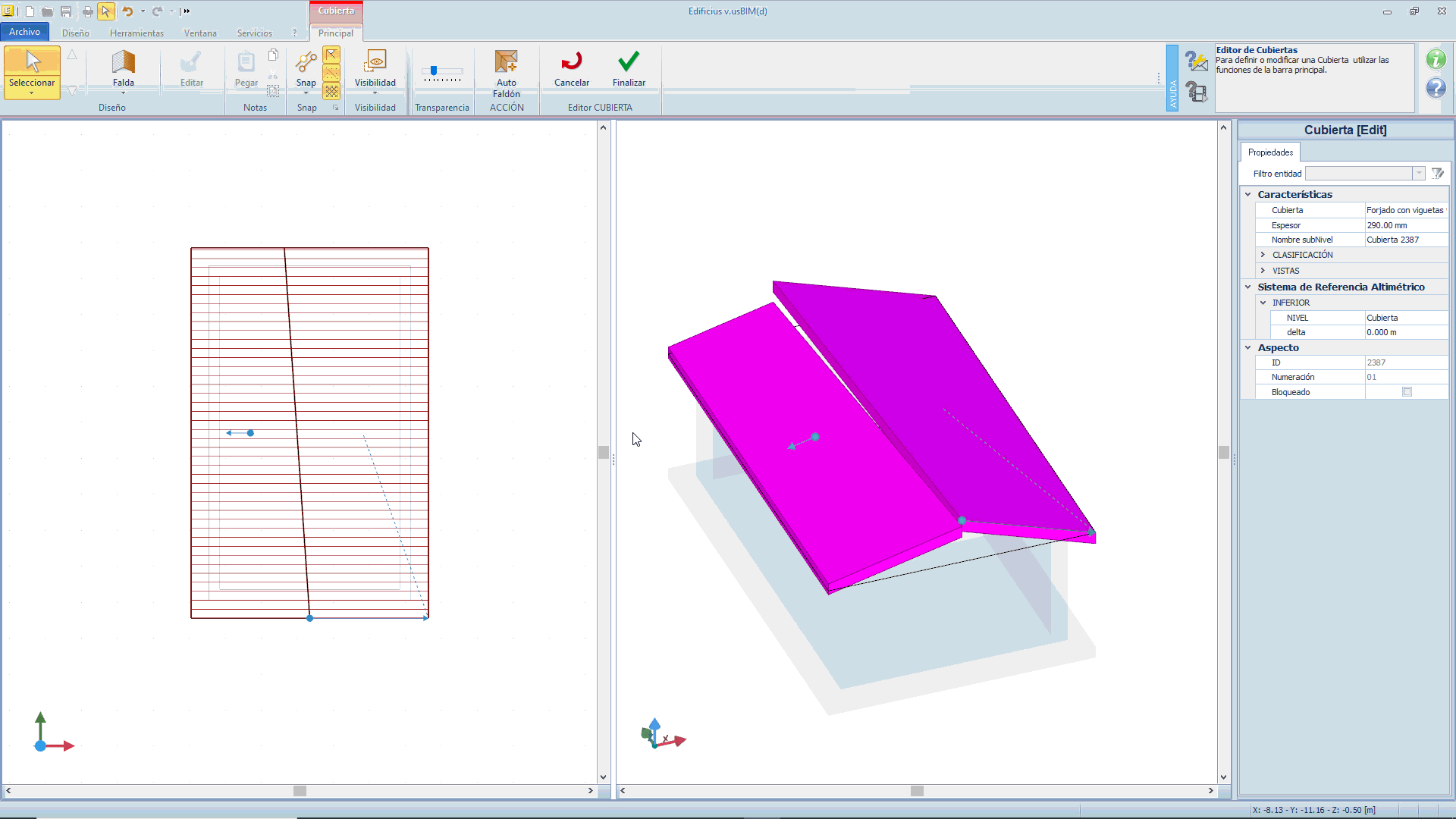

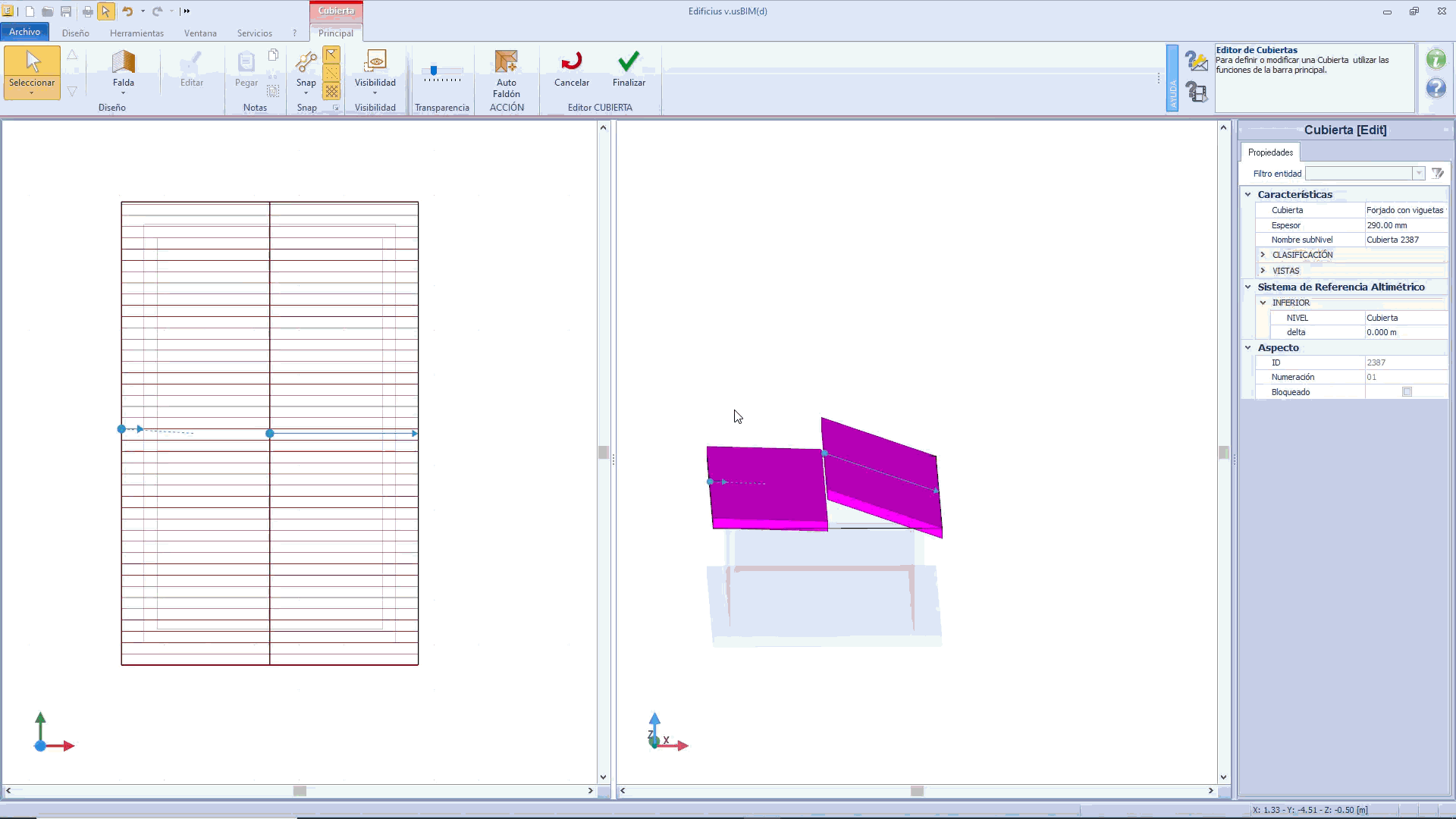

| Cubierta: los vértices de los faldones tiene cotas erradasjuanpedro 2023-08-04 16:23:16 Quiero compartir una solicitud de asistencia técnica PREGUNTA: Cómo proceder cuando al cierre del Editor de la Cubierta aparece el mensaje de error.  RESPUESTA: Al cerrar el Editor de la Cubierta, se realizan algunas comprobaciones sobre el modelado de los faldones y, en consecuencia, sobre el cierre correcto del Cubierta. Uno de estos controles corresponde a la cota de los vértices de los faldones. En el caso en el que dos o más faldones adyacentes entre ellos NO tengan los vértices en las mismas cotas, aparecerá un mensaje que nos señala la anomalía. El control viene efectuado solo en el caso en el que la diferencia de cota entre los vértices de los 2 faldones sea inferior o igual a 5 mm. En caso contrario, no viene señalada ninguna anomalía. Aceptando el mensaje, se puede salir del Editor de la Cubierta, para el faldón objeto del error, no aparece en el 3D y aparecerán señalados como en error (hacer clic AQUÍ para visualizar la imagine). Para poder terminar la modelación de forma correcta de la Cubierta, debemos resolver la anomalía señalada. Para hacerlo, debemos CANCELAR el mensaje y efectuar desde la vista 3D un zoom del vértice en error, de tal forma de poder visualizar la diferencia de cotas entre los dos faldones. Visualizando la diferencia entre las cotas de los dos faldones, debemos a continuación establecer si debemos alzar un faldón o bajar el otro (hacer clic AQUÍ para visualizar la imagen) y a continuación, modificar la cota. Pero podemos encontrarnos dos escenarios diversos. Por lo que en cada caso, debemos proceder de forma diferente. ESCENARIO 1 - FALDONES de forma REGULAR En el caso en el que los faldones en objeto de la señalación tengan una forma regular, es decir, la cumbrera y el alero sean paralelos entre ellos, las inclinaciones de los faldones pueden estar atribuidas mediante las "líneas de inclinación". En primer lugar y con respecto al faldón que se identifica como a "corregir", debemos aceptar que el vértice superior de la línea de inclinación este en correspondencia con la cumbrera del faldón y de forma perpendicular a ella. Si no es así, es necesario ir a la vista en planta del faldón solapado y cambiar la posición del vértice de la línea de pendiente (hacer clic AQUÍ para visualizar un video). Una vez corregida la posición de la línea de pendiente, es necesario ir a la vista 3D y sobre el faldón cuya cota se desea corregir, enganchar el vértice alto de la línea de pendiente y mediante los snaps enganchar la cumbrera adyacente. Alineando así las cotas de los dos faldones (hacer clic AQUÍ para visualizar un video). ESCENARIO 2 - FALDONES de forma IRREGULAR En los casos en que los faldones objeto de la señalación tengan una forma irregular, es decir, que la cumbrera y el alero NO sean paralelos entre sí, por lo que la forma del faldón es trapezoidal, o tengan una forma triangular, para poder inclinar los faldones, la pendiente deberá definirse "por tres puntos". Para cambiar el tipo de pendiente del faldón, seleccione la línea de pendiente del faldón y en las Propiedades de la derecha, vaya al "campo Pendiente" y cambie de Línea de pendiente a "por tres puntos" (hacer clic AQUÍ para visualizar un video). En la vista en planta, del faldón para el que hemos cambiado la definición de la pendiente, se muestran tres puntos. Debemos seleccionar estos puntos y situar dos de ellos en la cumbrera (hacer clic AQUÍ para visualizar un video). A continuación, vaya a la vista 3D y, para el faldón, seleccione un primer punto del alero y ajústelo al alero del alero adyacente. Repita la operación para el segundo punto del alero. De este modo se alinean las cotas de los dos faldones (hacer clic AQUÍ para visualizar un video). Habrá que repetir la operación para todos los faldones que presenten vértices con cotas incorrectas. Una vez que todos los vértices se han colocado a cota correcta, el Editor de la Cubierta puede finalizar sin más señalaciones. Videos Tutoriales en relación: --> Cómo alinear la cotas de los faldones Foro de Discusión en relación: --> Cubierta: faldones superpuestos en error --> Cubierta: los vértices de los faldones tienen la posición incorrecta --> Cubierta: borde cubierta no relleno correctamente |
