Erro 10142: Plano sem nós estruturais

TonyC 2016-02-24 19:01:19


Abro este debate para compartilhar um pedido de suporte técnico.

Pergunta:
Um usuário pergunta como corrigir o erro do diagnóstico: Plano sem nós estruturais.

Resposta:
O erro reportado depende do fato que a altura indicada na Gestão de Plantas, para o Plano/Nível indicado pelo diagnóstico, não corresponde a NENHUMA altura dos elementos verticais presentes no plano (pilares, paredes de cisalhamento, paredes de alvenaria, paredes). Neste caso, o programa informa a incapacidade de realizar certas verificações nos tabuleiros de pontes, como as verificações dos deslocamentos entre plantas, os efeitos da segunda ordem, etc..

QUE FAZER:
Conformar a altura definida em “Gestão Níveis” com a altura dos elementos verticais desenhados em esse nível, que tem a cota relativa ao plano nula.

COMO PROCEDER:

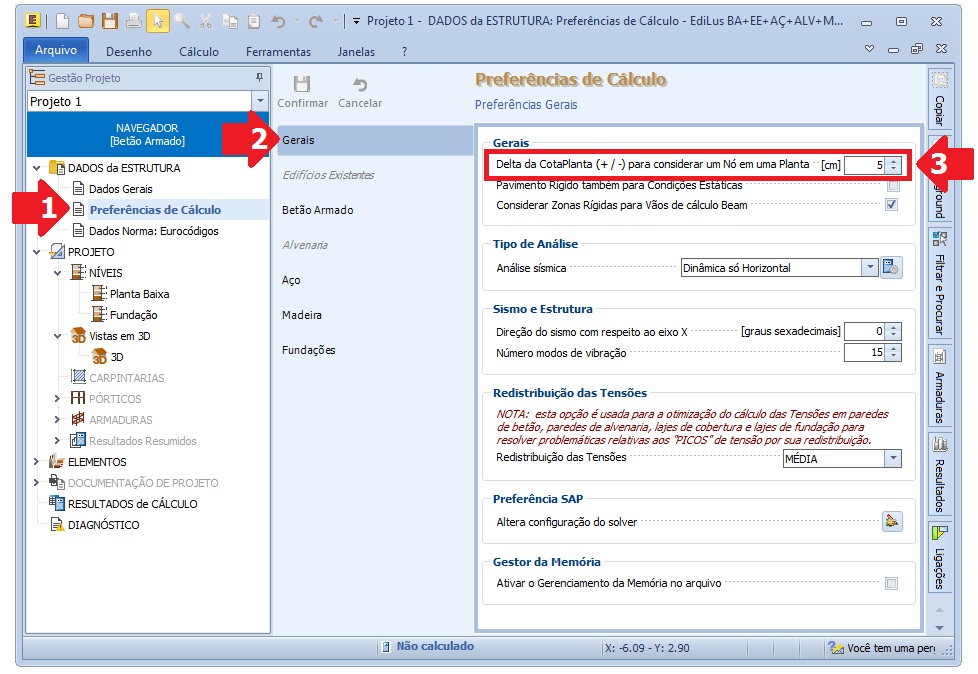

- aumentar a faixa de tolerância para a filiação dos nós no plano, intervindo no campo “Delta da CotaPlanta” (Máx 10 cm); abra a imagem anexada para ver como fazer: CotaPlanta
- ajustar a altura do plano a aquela dos elementos estruturais presentes.

ATENÇÃO!!!

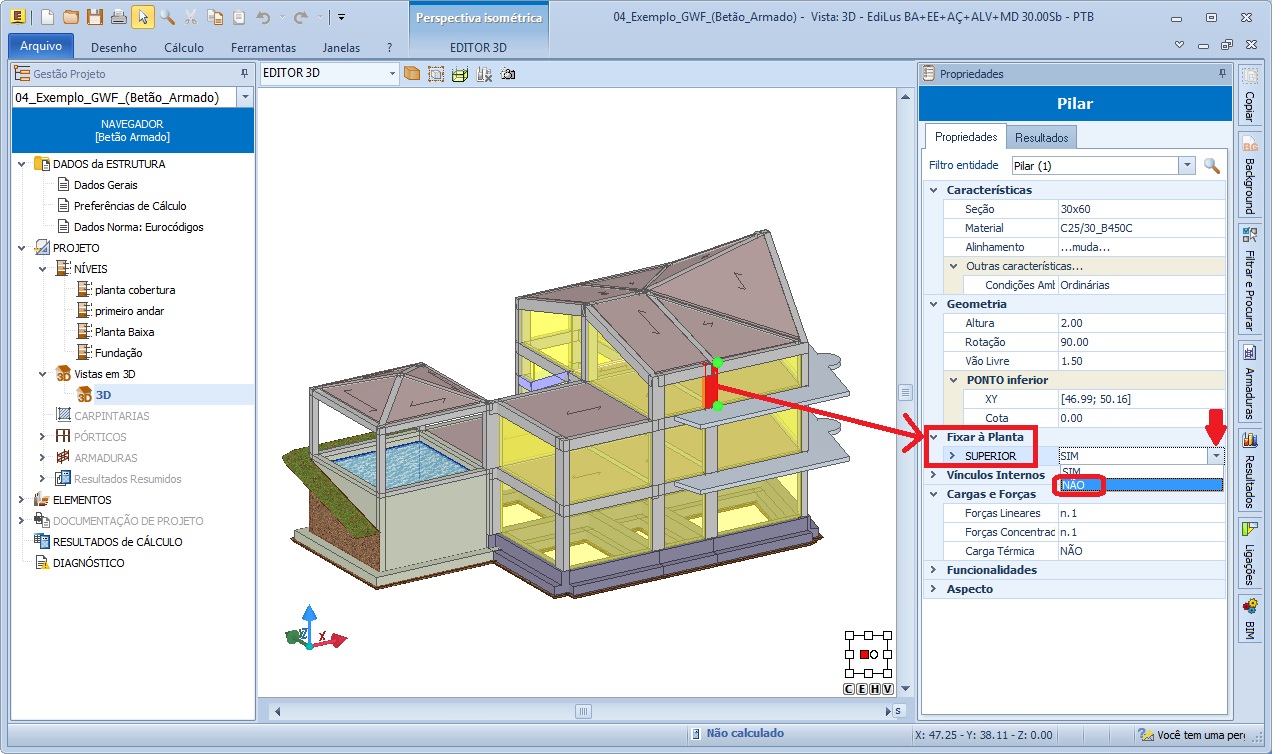

Si se varia a altura de um nível, também os elementos estruturais presentes em esse nível vão sofrer a mesma variação de cota/altura. Para bloquear a posição dos elementos estruturais, é necessário, antes de mudar a altura do nível, remover a opção “Fixar à Planta” ativa por padrão sobre os elementos presentes no plano (pilares, paredes, muros, vigas). Abra a imagem anexada para ver como fazer: Fixar à Planta

Clique o link ao víd para ver como operar:
video.accasoftware.com/PTB/edilus/id378/index.html?idPLV=10021&autoplay=1
