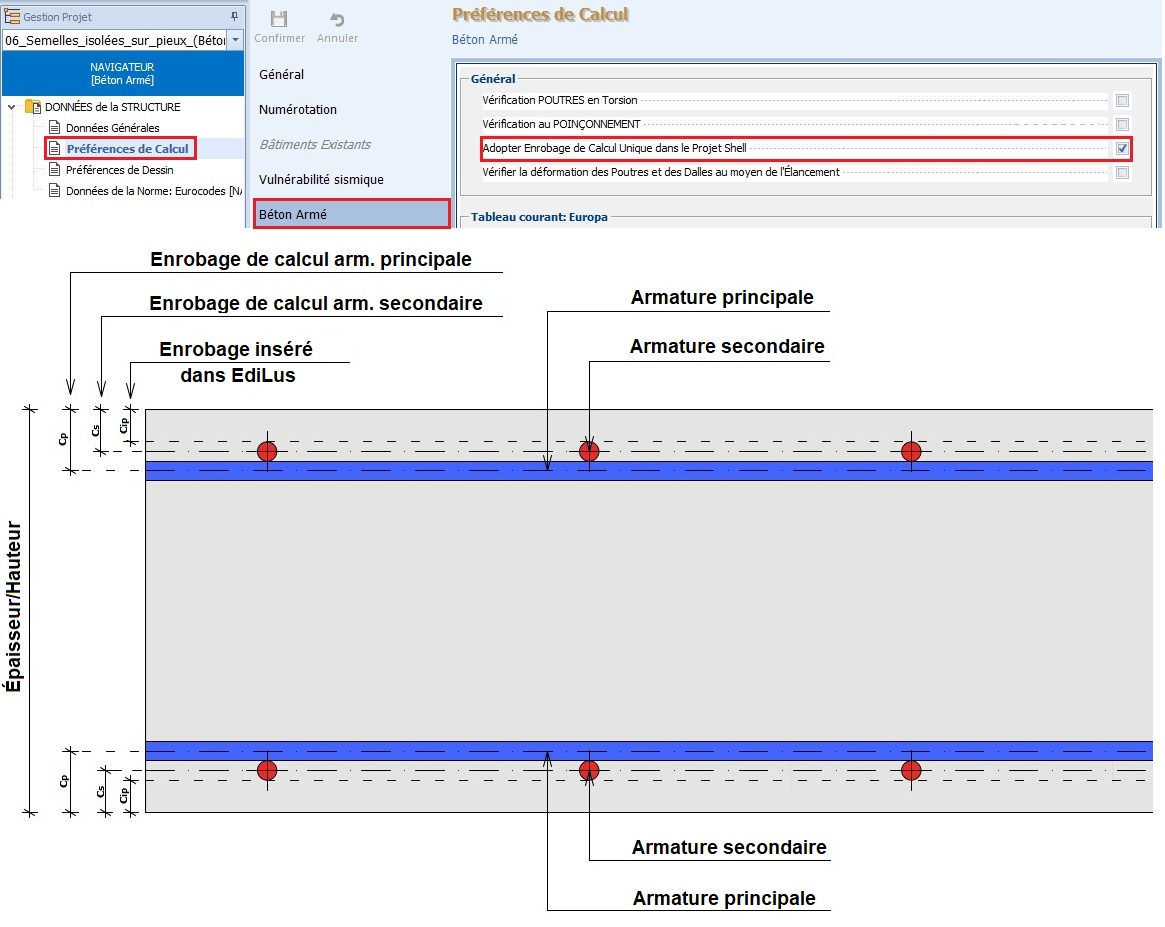

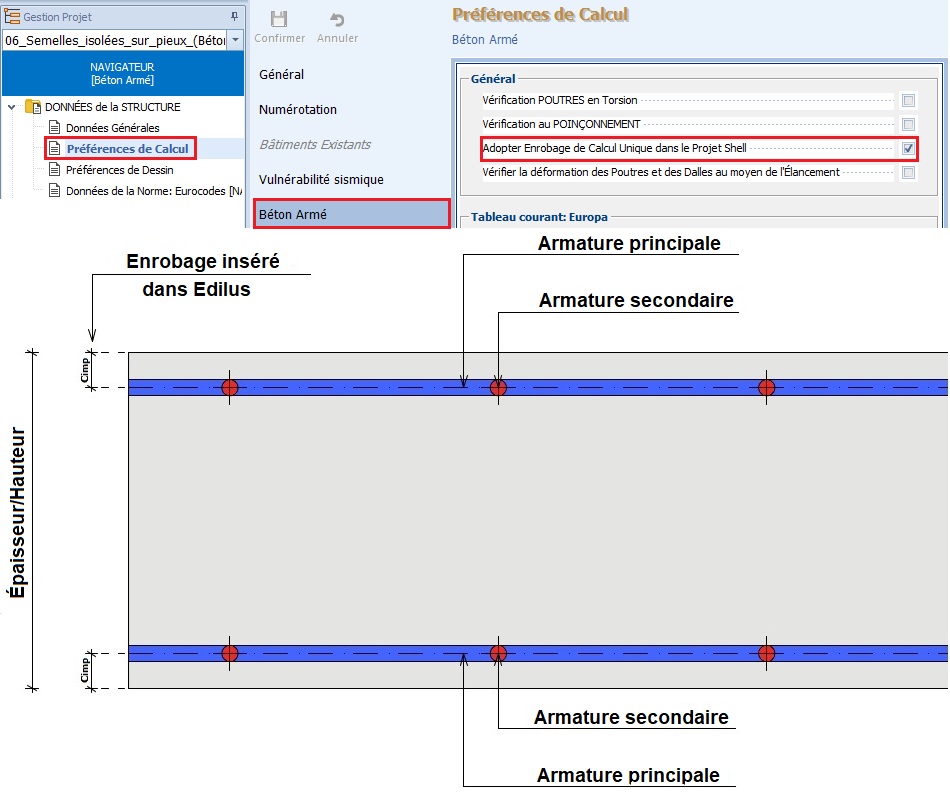

Fabion | Enrobage des armaturesFabion 2024-11-19 17:44:38 Je veux partager avec vous une question d’assistance. Question : Comment dois-je considérer l’enrobage défini dans la boîte à outils des propriétés Armatures des différents éléments de la structure ? Réponse : L'enrobage indiqué pour les différents éléments de la structure, destiné à protéger les ferraillages contre la corrosion, doit être considéré de la façon suivante dans EdiLus : POUTRES, POTEAUX, VOILES, PIEUX Pour ces éléments, l'enrobage indiqué dans la boîte à outils Armatures représente l'épaisseur (en mm) de la couche de béton comprise entre le bord de la barre et le bord de la section. En fonction de l'épaisseur spécifiée, le logiciel calculera automatiquement la valeur de l'enrobage utilisé dans le calcul comme la somme de l'épaisseur indiquée dans la boite à outils, du diamètre de la barre et de la moitié du diamètre de la barre d'armature longitudinale. Voici une image explicative : Représentation schématisée de l’enrobage pour le calcul des poutres, poteaux, voiles, pieux. RADIERS, DALLES, PAROIS, SEMELLES, PLANCHERS, FUTS AVEC ENCUVEMENT, MARCHES ET PALIERS Pour ces éléments, l'enrobage indiqué dans la boîte à outils des armatures représente l'épaisseur (en mm) de la couche de béton comprise entre le bord de la section de l’élément et l’axe du ferraillage plus externe sollicité en flexion. Dans ce cas, l’enrobage considéré dans le calcul correspond à la valeur saisie dans la boite à outils Armatures. Voici une image explicative : Représentation schématisée de l’enrobage pour le calcul de radiers, dalles, parois, semelles, planchers, futs avec encuvement, marches, paliers. NOTE: Une précision doit être faite sur l’option Adopter Enrobage de Calcul Unique dans le Projet Shell de l’onglet Béton armé des Préférences de Calcul. Si l’option est activée, le ferraillage des éléments shell (radier, dalle, paroi) bidirectionnel (dans la direction principale et celle secondaire) est conçu avec une seule valeur d’enrobage, correspondante à celle paramétrée dans la boîte à outils Armatures, comme décrit précédemment. Cliquer ICI pour visualiser une image explicative. [color=#cc3333]Dans le cas où cette option n’est PAS activée, le ferraillage dans la direction secondaire plus extérieur est pris en compte et conçu avec une valeur d’enrobage utilisé dans le calcul égale à la somme de la valeur définie dans la boite à outils Armatures, plus la moitié du diamètre de la barre de ferraillage dans la direction secondaire. Pour le ferraillage dans la direction principale, considérée plus interne, la valeur définie dans la boite à outils doit être sommée au diamètre du ferraillage dans la direction secondaire et à la moitié du diamètre de la barre du ferraillage dans la direction principale. Cliquer ICI pour visualiser une image explicative. |
