Tipos de estructuras de soporte para módulos fotovoltaicos
Victor2020-03-10 12:00:08
Quiero compartir una solicitud de soporte.
Solicitud:
En el diseño asistido de los módulos fotovoltaicos ¿qué se entiende por estructura de soporte "Fijo", "Móvil a un eje horizontal", "Móvil a un eje vertical" y "Móvil a dos ejes"?
Respuesta:
Durante el posicionamiento de los módulos fotovoltaicos, es posible elegir si diseñar el sistema fotovoltaico colocado en estructuras coplanares o no coplanares a la superficie. Si la elección recae en superficies coplanares, es posible posicionar los módulos sobre estructura fija o estructuras móviles, para obtener una optimización del rendimiento del sistema.
En particular, las especificaciones de cada estructura de soporte individual se ilustran a continuación:
Las estructuras de soporte pueden ser:

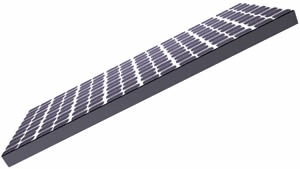

- Fijas: el módulo está anclado a una estructura fija, por lo que la inclinación y Azimut son fijos y configurables por el usuario.
- Móvil a un eje horizontal: el módulo está anclado a una estructura que puede girar sobre el eje horizontal, por lo que el acimut es fijo (configurable por el usuario), mientras que la inclinación (tilt) es variable (NO configurable por el usuario).
- Móvil a un eje vertical: el módulo está anclado a una estructura que puede girar sobre el eje vertical, por lo que la inclinación (tilt) es fija (configurable por el usuario), mientras que el acimut es variable (NO configurable por el usuario).
- Móvil a dos ejes: el módulo está anclado a una estructura que puede girar tanto en el eje horizontal como en el vertical, por lo que el acimut y la inclinación (tilt) son variables (NO configurables por el usuario).
- Móvil este - oeste: el módulo está anclado a una estructura que puede girar de este a oeste, por lo que el acimut y la inclinación (tilt) son variables (NO configurables por el usuario). En este caso, el programa posiciona automáticamente para esta rotación.
NOTA IMPORTANTE: La simulación del movimiento de los módulos no está prevista en el Editor BIM. Sin embargo, al configurar este tipo de estructuras, si se tomará en cuenta esta decisión en los resultados de producción del proyecto fotovoltaico.
